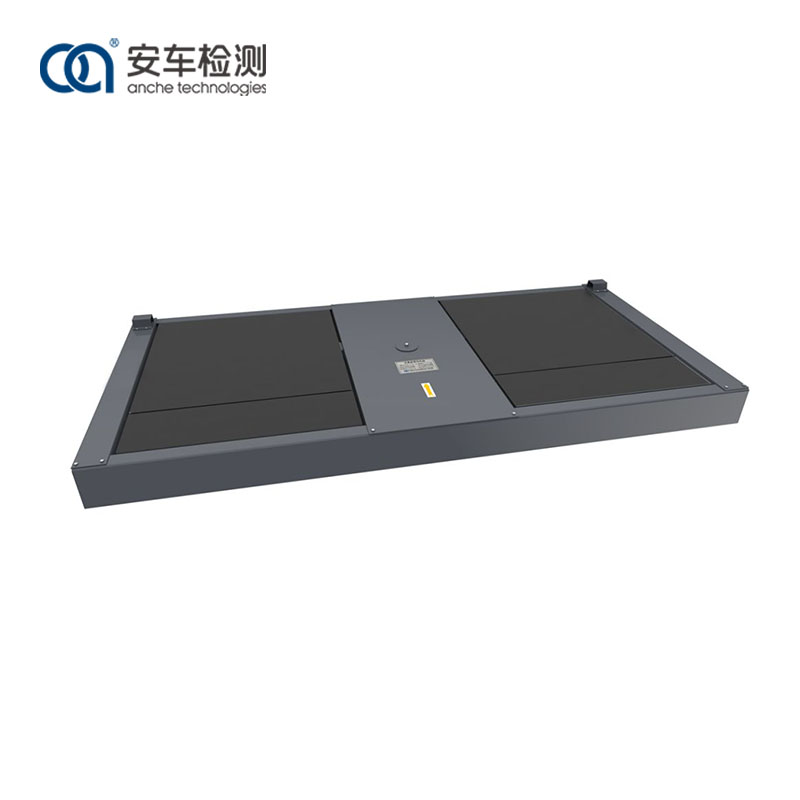

Vozilo se približava ravno prema bočnom testeru proklizavanja od 3 tone. Kako volan prolazi pored ploče, on će stvoriti bočnu silu okomitu na smjer vožnje na pločici. Pod pritiskom bočne sile, obje ploče klize prema unutra ili prema van u isto vrijeme. Bočno klizanje ploče se pretvara u električne signale preko senzora pomaka, a vrijednost bočnog klizanja izračunava kontrolni sistem.
1. Sa integralnom strukturom platforme, tester je zavaren zajedno sa cjelokupnom kvadratnom čeličnom cijevi i strukturom ploča od ugljičnog čelika, visoke strukturne čvrstoće i modernog izgleda.
2. Komponente mjerenja koriste visoko precizne senzore pomaka, koji mogu dobiti precizne i tačne podatke.
3. Interfejs za povezivanje signala ima dizajn avijacijskih utikača, koji osigurava brzu i efikasnu instalaciju i stabilne i pouzdane podatke.
4. Opremljen je pločama za relaksaciju za oslobađanje bočnih sila na vozila koja ulaze u uređaj, osiguravajući točnost vrijednosti.
5. Opremljen je mehanizmom za zaključavanje za zaključavanje ploče u situacijama bez inspekcije kako bi se spriječilo oštećenje mehanizma.
Anche tester bočnog klizanja od 3 tone dizajniran je i proizveden striktno u skladu sa kineskim nacionalnim standardima JT/T507-2004 Automobilski tester bočnog klizanja i JJG908-2009 Automobilski tester bočnog klizanja. Tester ima logičan dizajn i opremljen je čvrstim i izdržljivim komponentama. Cijeli uređaj je precizan u mjerenju, jednostavan u radu, sveobuhvatan u funkcijama i jasan u prikazu. Rezultati mjerenja i informacije o smjernicama mogu se prikazati na LED ekranu.
Anche tester bočnog klizanja pogodan je za različite industrije i polja, a može se koristiti za održavanje i dijagnozu na tržištu poljoprivredne opreme, kao i za pregled vozila u test centrima.
Model |
ACCH-3 |
Dozvoljena masa osovine (kg) |
3000 |
Raspon testiranja (m/km) |
±10 |
Greška indikacije (m/km) |
±0,2 |
Veličina bočnog tobogana (mm) |
1000×1000 |
Veličina ploče za opuštanje (mm) (opcionalno) |
1000×300 |
Ukupne dimenzije (D׊×V) mm |
2990×1456×200 |
Napajanje senzora |
DC12V |
Struktura |
Dvostruka poluga |
