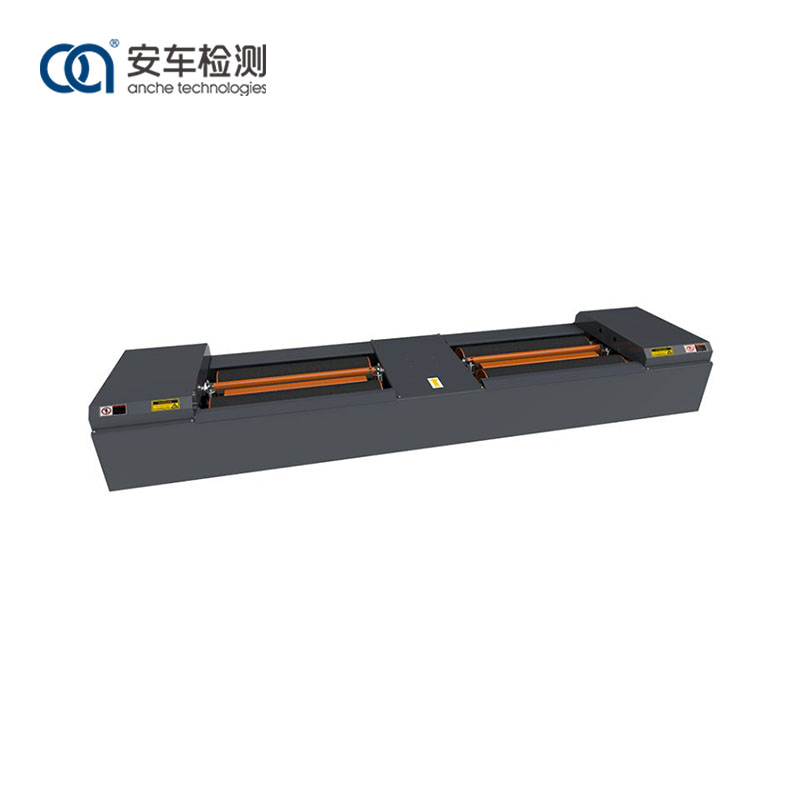

Anche 10-tonski tester kočnica sa valjcima dizajniran je i proizveden striktno u skladu sa kineskim nacionalnim standardima GBT13564 Tester za automobilske kočnice tipa suprotnih sila i JJG906 testere kočnica sa suprotnim silama.
Anche 10-tonski tester kočnica na kotačima može testirati maksimalnu silu kočenja kotača, silu usporavanja kotača, balans sile kočenja (razlika između sila kočenja lijevog i desnog kotača) i vrijeme koordinacije kočenja, procjenjujući na taj način učinak kočenja jedne osovine i cijelo vozilo.
Usvaja neujednačen dizajn valjka i zaustavlja motor trećim valjkom kako bi se smanjilo habanje valjka u procesu testiranja;
Površina valjka je obrađena korundom, a koeficijent prianjanja je blizak stvarnom stanju površine puta;
Usvojen je senzor sile kočenja visoke preciznosti;
Koristi jedinstveni uređaj za podizanje, kako bi se smanjio udar vozila na opremu i olakšao odlazak vozila.
Testna brzina je opciona: 2,5-5,0 km/h
Za udobnost vozila koja ulaze i izlaze iz testera, uređaj je opremljen lijevim i desnim nezavisnim nosačima za podizanje vazdušnih jastuka. Pre nego što vozilo nalete na tester kočnica, fotoelektrični prekidač ne čita informacije o vozilu na mestu, a zatim se snop za podizanje vazdušnog jastuka podiže, omogućavajući vozilu da nesmetano uđe u uređaj; kada fotoelektrični prekidač primi signal na mestu, sistem šalje komandu, greda za podizanje se spušta, a točkovi se okreću sa valjkom radi pregleda; nakon obavljenog pregleda, nezavisni snop za podizanje vazdušnog jastuka se podiže i vozilo glatko izlazi iz testera.
Motor je posebno dizajniran i proizveden kako bi se osiguralo da maksimalna sila kočenja na valjku ispunjava zahtjeve nazivne nosivosti. Kutija obrtnog momenta zupčanika motora ima pouzdanu snagu i dovoljan obrtni moment. Motor pokreće setove valjaka kroz kutiju zakretnog momenta kako bi rotirao točkove vozila. Kada se kotači koče, sila reakcije između gume i valjka uzrokuje ljuljanje kutije momenta. Sila kočenja se pretvara u električni signal koji izlazi preko poluge za mjerenje sile na prednjem kraju kutije momenta i senzora pritiska koji je instaliran na njoj. Nakon obrade od strane elektronskog upravljačkog sistema, može se prikazati kroz kontrolni sistem.
1) Zavaren je od čvrste kvadratne čelične cijevi i ploče od ugljičnog čelika, sa preciznom strukturom, visokom čvrstoćom i otpornošću na valjanje.
2) Usvaja dizajn visokog i niskog valjka, sa tehnologijom motora za zaustavljanje trećeg valjka, smanjujući istrošenost gume uzrokovanu valjkom tokom procesa inspekcije.
3) Površina valjka je obrađena korundom, a koeficijent prianjanja je blizak stvarnom stanju površine puta.
4) Visoko precizni senzori sile kočenja odabrani su kao merne komponente, sa preciznim i tačnim podacima.
5) Interfejs za vezu sa signalom usvaja dizajn avio utikača, koji osigurava brzu i efikasnu instalaciju, stabilne i pouzdane podatke
Anche 10-tonski tester kočnica sa valjcima pogodan je za različite industrije i polja, i može se koristiti na tržištu za održavanje i dijagnostiku, kao i u centrima za testiranje motornih vozila za pregled vozila.
Model |
ACZD-10 |
ACMZD-10 (za automobile i motocikle) |
Dozvoljena masa osovinskog opterećenja (kg) |
10.000 |
10.000 |
Mjerljiva maksimalna sila kočenja (N) |
30.000×2 |
3.000×2 /3.000 (motocikl) |
Greška indikacije sile kočenja |
<±3% |
<±3% |
Veličina valjka (mm) |
f245×1050 |
f245×1050 (dugo) f195×300 (kratko) |
Unutrašnji raspon valjka (mm) |
700 |
700 |
Vanjski raspon valjka (mm) |
2800 |
2800 |
Srednji razmak valjaka (mm) |
447 |
469/300 |
Snaga motora (kw) |
2×11kw |
2×11kw (automobil) /0,75kw (motocikl) |
Granične dimenzije (K*Š*V) mm |
4000×960×400 (visina je 535 sa poklopcem ploče) |
3940×960×761 (visina je 855 sa poklopcem) |
Oblik površine valjka |
Korund |
Korund |
Treći valjak |
Da |
Da |
Radni pritisak vazduha (MPa) |
0,6-0,8 |
0,6-0,8 |
Liftingmethod |
Podizanje vazdušnog jastuka |
Podizanje vazdušnog jastuka |
Napajanje motora |
AC380V±10% |
AC380V±10% |
Napajanje senzora |
